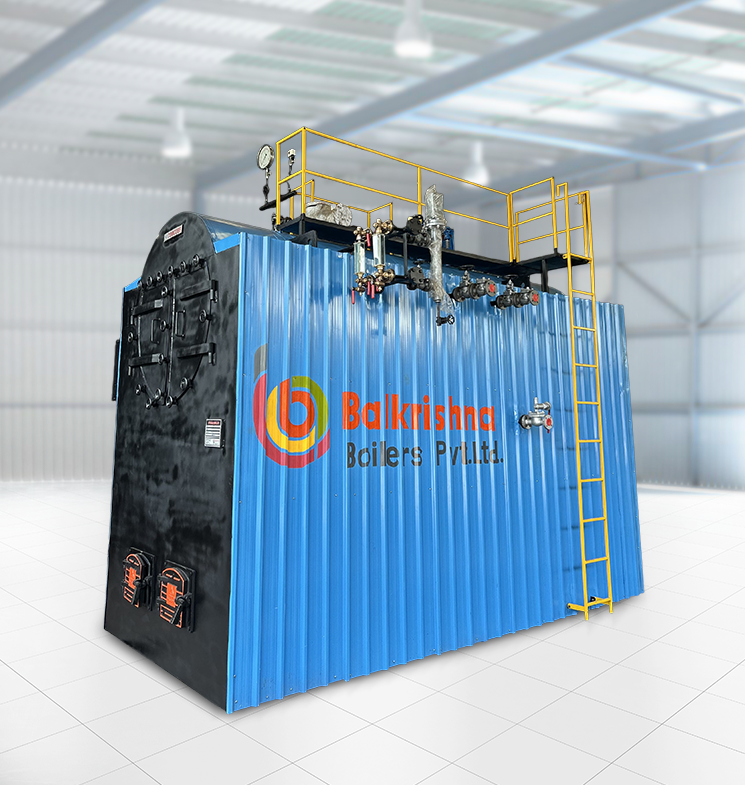

COMCUBE
Kocioł parowy opalany biomasą
COMBCUBE to rewolucyjny kocioł parowy wielopaliwowy zaprojektowany, aby zapewnić najlepszą równowagę między wydajnością a wygodą. Przez lata użytkownicy przemysłowi musieli wybierać między szybką reakcją na obciążenie kotła z paleniskiem zintegrowanym a wysoką elastycznością paliwową konwencjonalnego kotła hybrydowego.
COMBCUBE eliminuje ten kompromis. Jest to bardzo kompaktowa, hybrydowa konstrukcja „najlepsza z obu światów”, oferująca sprawność systemu hybrydowego przy łatwości „podłącz i pracuj” jednostki pakietowej.
Zakres pracy
- Wydajność – od 0,5 T/h do 6 T/h
- Paliwo – bale drzewne, brykiety, lignit i węgiel
- Ciśnienie – od 10,54 kg/cm² do 21 kg/cm²
Inżynieria hybrydowa dla maksymalnej wydajności
COMBCUBE jest zaprojektowany do obsługi różnorodnych paliw stałych przy jednoczesnym zachowaniu szybkiej reakcji na wahania zapotrzebowania na parę. Integrując konstrukcję paleniska w solidnej strukturze płaszczowo-rurowej, osiąga:
- Wyższą sprawność cieplną: Zoptymalizowane powierzchnie wymiany ciepła zapewniają minimalne straty paliwa.
- Szybką reakcję na obciążenie: W przeciwieństwie do tradycyjnych ciężkich kotłów, COMBCUBE szybko reaguje na zmiany zapotrzebowania na parę.
- Kompaktową konstrukcję „kostkową”: Zaprojektowany w celu minimalizacji prac na miejscu, urządzenie dociera jako rozwiązanie pakietowe, znacząco skracając czas i koszty instalacji.
- Elastyczność paliwową: Palenisko z rusztem stacjonarnym jest zaprojektowane do spalania szerokiej gamy tanich paliw stałych bez konieczności większych zmian mechanicznych.
Kluczowe zalety
- Wygoda pakietowa: Zmontowany i przetestowany fabrycznie, zapewniając doświadczenie „podłącz i pracuj” po dostarczeniu do Państwa zakładu.
- Solidna konstrukcja: Zbudowany, aby wytrzymać pracę pod wysokim ciśnieniem od 10,54 do 21 kg/cm².
- Minimalne prace na miejscu: Nie są wymagane rozległe prace ogniotrwałe ani skomplikowany montaż na miejscu, co oszczędza czas i koszty pracy.
- Zwiększone bezpieczeństwo: Wyposażony w zaawansowane blokady bezpieczeństwa, regulatory poziomu wody i przełączniki ciśnienia dla niezawodności 24/7.
Zastosowania branżowe
COMBCUBE to idealne rozwiązanie parowe dla zakładów przemysłowych średniej i dużej skali:
- Przetwórstwo tekstylne: Do barwienia, drukowania i wykańczania wymagających stabilnego obciążenia parowego.
- Chemia i farmacja: Do reaktorów, destylacji i procesów sterylizacji.
- Żywność i agro: Młyny ryżowe, zakłady ekstrakcji rozpuszczalnikowej i przetwórstwo cukru.
- Papier i opakowania: Do ogrzewania wałków i procesów suszenia.
- Produkcja sklejki: Do pras na gorąco i utwardzania żywicy.
| Specyfikacja | Jednostka | CC-05 | CC-10 | CC-20 | CC-30 | CC-40 | CC-50 | CC-60 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Ogólne | ||||||||||
| Wydajność pary od i przy 100°C | Kg/hr | 500 | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | ||
| Ciśnienie robocze | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | ||
| Temperatura pary | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | ||
| Liczba ciągów | No's | Trzy | Trzy | Trzy | Trzy | Trzy | Trzy | Trzy | ||
| Liczba palenisk | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| Powierzchnia rusztu | M² | 0.85 | 1.25 | 2.2 | 2.9 | 4.15 | 5.7 | 6 | ||
| Wylot pary | MM | 40 | 50 | 80 | 100 | 100 | 125 | 150 | ||
| Powierzchnia wymiany ciepła | M² | 20 | 40 | 80 | 120 | 160 | 200 | 240 | ||
| Rodzaj paliwa: bale drzewne, brykiety, lignit i węgiel | ||||||||||
| Sprawność kotła z podgrzewaczem powietrza (APH) | ||||||||||
| Na balach drzewnych | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | ||
| Na węglu | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | ||
| Zużycie paliwa | ||||||||||
| Bale drzewne (3500) | Kg/hr | 99 | 198 | 396 | 593 | 791 | 989 | 1187 | ||
| Brykiety (4000) | Kg/hr | 87 | 173 | 346 | 519 | 692 | 865 | 1038 | ||
| Lignit (3000) | Kg/hr | 115 | 231 | 462 | 692 | 923 | 1154 | 1385 | ||
| Węgiel (4500) | Kg/hr | 77 | 154 | 308 | 462 | 615 | 769 | 923 | ||
| Obciążenie elektryczne | ||||||||||
| Pompa wody zasilającej | H.P. | 2.00 | 2.00 | 3.00 | 4.00 | 4.00 | 6.00 | 7.50 | ||
| Wentylator wyciągowy bez podmuchu (BF) | H.P. | 3.00 | 5.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | ||
| Wentylator podmuchu | H.P. | 1.00 | 2.00 | 5.00 | 7.50 | 7.40 | 10.00 | 12.50 | ||
| Całkowite obciążenie elektryczne | H.P. | 6.00 | 9.00 | 18.00 | 26.50 | 31.40 | 41.00 | 50.00 | ||
| UWAGA: W związku z ciągłymi staraniami o udoskonalanie naszych produktów zastrzegamy sobie prawo do zmiany powyższych specyfikacji bez uprzedniego powiadomienia. | ||||||||||
- Wartość opałowa (GCV) bali drzewnych wynosi 3500 kcal/kg.
- Wartość opałowa (GCV) brykietu wynosi 4000 kcal/kg.
- Wartość opałowa (GCV) lignitu wynosi 3000 kcal/kg.
- Wartość opałowa (GCV) węgla wynosi 4500 kcal/kg.
Najczęściej zadawane pytania (FAQ) dotyczące kotła parowego opalanego biomasą
Łączy technologię paleniska ze ścianą wodną (typową dla zaawansowanych kotłów) z konstrukcją płaszcza płomieniówkowego. Pozwala to na obsługę wysokiego ciepła promieniowania paliw stałych przy jednoczesnym zachowaniu kompaktowej wydajności kotła pakietowego.
Tak. COMBCUBE zaprojektowano z myślą o elastyczności wielopaliwowej. Jego palenisko może obsługiwać drewno, brykiety, lignit lub węgiel, umożliwiając przełączenie się na najbardziej opłacalne paliwo dostępne w Państwa regionie.
Nie. Ponieważ jest to kocioł pakietowy typu „podłącz i pracuj”, większość montażu odbywa się w naszej fabryce. Wymaga znacznie mniej prac na miejscu i fundamentowych w porównaniu z konwencjonalnymi kotłami hybrydowymi.
Dzięki zintegrowanej konstrukcji paleniska posiada lepszą „bezwładność cieplną” niż standardowe kotły. Może szybko zwiększyć produkcję pary, aby sprostać nagłym skokom zapotrzebowania linii produkcyjnej.
Tak. Produkujemy serię COMBCUBE zgodnie z Indyjskimi Przepisami dotyczącymi Kotłów (IBR), zapewniając spełnienie wszystkich norm bezpieczeństwa i prawnych dla zastosowań przemysłowych o wysokim ciśnieniu.
