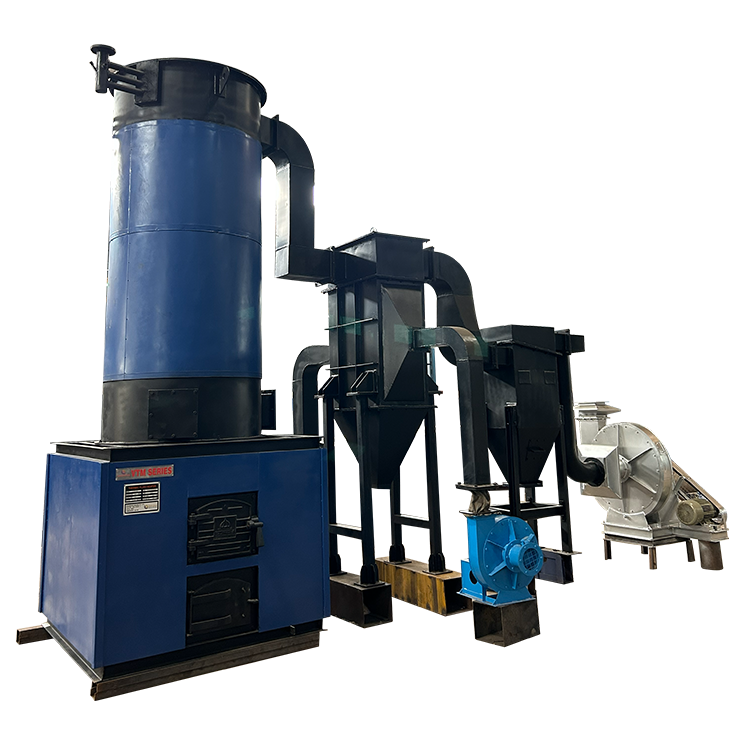

VTM SERIES
Nagrzewnica oleju termalnego opalana paliwem stałym

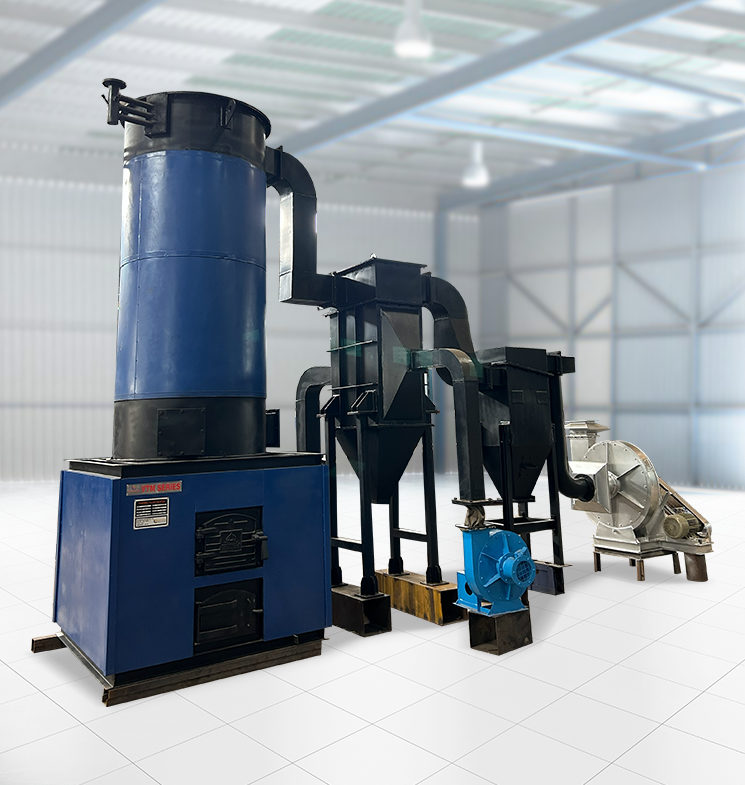

Seria VTM od Balkrishna Boilers to wysokowydajna, pionowa trzyciągowa nagrzewnica oleju termalnego zaprojektowana, aby zapewniać wysokie temperatury procesowe przy wyjątkowo niskim ciśnieniu roboczym. Zaprojektowana specjalnie pod kątem przemysłowej wszechstronności, seria VTM doskonale radzi sobie z szeroką gamą paliw stałych, w tym węglem, drewnem i różnymi paliwami z odpadów rolniczych.
Wykorzystując zaawansowaną trzyciągową konstrukcję promienisto-konwekcyjną, seria VTM zapewnia maksymalne pochłanianie ciepła i sprawność cieplną, znacząco obniżając koszty paliwa eksploatacyjnego dla Państwa zakładu.
Zakres pracy
- Wydajność – od 0,4 do 10,0 mln kcal/godz.
- Paliwo – paliwa stałe/paliwa rolnicze
- Temperatura - 300℃
Solidna inżynieria i palenisko budowane na miejscu
Seria VTM posiada wytrzymały system spalania dostosowany do rygorystycznych wymagań spalania paliw stałych. Nasz zespół inżynieryjny nadzoruje kompletną instalację, w tym:
- Zaawansowany system spalania: Obejmuje precyzyjnie zaprojektowaną obsługę paliwa, urządzenia do podsypywania oraz wysokowydajny system powietrza/gazów spalinowych (wentylatory I.D. i F.D.).
- Budowa paleniska na miejscu: Zapewniamy fachowe prace ogniotrwałe na miejscu, w tym budowę komór ogniotrwałych, fundamentu oraz montaż wysokotrwałych rusztów i drzwi paleniskowych.
- Zgodność środowiskowa: Każda jednostka jest zintegrowana z nowoczesnymi urządzeniami kontroli zanieczyszczeń, aby zapewnić czystą pracę i zgodność z lokalnymi normami emisji.
Kluczowe zalety
- Kompatybilność z paliwami rolniczymi: Znacząco obniż rachunki za paliwo, wykorzystując opłacalne odpady rolnicze, takie jak łuska ryżowa, zrębki drzewne i brykiety.
- Sprawność trzyciągowa: Pionowa konstrukcja zmusza gazy spalinowe do przepływu przez trzy odrębne ciągi, maksymalizując ciepło przekazywane do oleju termalnego.
- Wysoka temperatura przy niskim ciśnieniu: Osiągaj temperatury procesowe do 300°C, utrzymując ciśnienie atmosferyczne lub bliskie atmosferycznemu, zwiększając ogólne bezpieczeństwo zakładu w porównaniu z systemami parowymi.
- Trwałość przemysłowa: Zbudowana z wysokiej jakości konstrukcji wsporczych i drzwi rewizyjnych do długotrwałego użytku przemysłowego 24/7.
Obsługiwane branże
Seria VTM to wszechstronne rozwiązanie grzewcze szeroko stosowane w następujących sektorach:
- Tekstylia: Do wysokotemperaturowego barwienia, drukowania i maszyn z ramami napinającymi.
- Chemia i farmacja: Do reaktorów, jednostek destylacyjnych i wyspecjalizowanych procesów suszenia.
- Sklejka i laminaty: Niezbędna do pras wysokociśnieniowych na gorąco i suszarni komorowych.
- Przetwórstwo spożywcze: Stosowana w smażeniu na dużą skalę, prażeniu i rafinacji olejów jadalnych.
- Opakowania i papier: Zapewniając stałe ciepło dla maszyn do falowania i powlekania.
| Specyfikacja | Jednostka | VTM-100 | VTM-200 | VTM-300 | VTM-400 | VTM-600 | VTM-800 | VTM-1000 | VTM-1500 | VTM-2000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Ogólne | ||||||||||
| Maksymalna moc cieplna | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Maksymalna temperatura robocza | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| nagrzewnica płynu termalnego wzrost temperatury |
°C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Wlot/wylot gorącego oleju | MM | 40 | 50 | 80 | 80 | 80 | 100 | 100 | 120 | 150 |
| Powierzchnia grzewcza nagrzewnicy | M² | 7.5 | 15 | 23 | 30 | 45 | 60 | 75 | 113 | 150 |
| Pojemność oleju w nagrzewnicy | litre | 26 | 97 | 147 | 280 | 418 | 741 | 931 | 1750 | 2332 |
| Tryb spalania | Ręczny | |||||||||
| Rodzaj paliwa | Paliwo | Bal drzewny, brykiet, węgiel, | ||||||||
| Sprawność kotła | ||||||||||
| Na balu drzewnym | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Na brykiecie | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Na węglu | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Zużycie paliwa | ||||||||||
| Bal drzewny (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 | 564 | 752 |
| Brykiet (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 | 493 | 658 |
| Węgiel (4500) | Kg/hr | 29 | 58 | 88 | 117 | 175 | 234 | 292 | 439 | 585 |
| Obciążenie elektryczne | ||||||||||
| Pompa obiegowa oleju | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Wentylator ID bez BF | H.P. | 1.00 | 2.00 | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| Wentylator FD z APH | H.P. | Nie dotyczy | Nie dotyczy | Nie dotyczy | 2.00 | 3.00 | 3.00 | 5.00 | 7.5 | 10.0 |
| Całkowite obciążenie elektryczne | H.P. | 6.00 | 9.50 | 13.00 | 17.00 | 25.50 | 33.00 | 40.00 | 52.50 | 70.00 |
| Wymiary ogólne | ||||||||||
| Długość | mm | 1600 | 1600 | 2400 | 3200 | 3500 | 3500 | 3600 | 4300 | 5000 |
| Szerokość | mm | 1400 | 1400 | 2600 | 2800 | 3300 | 3500 | 3800 | 4500 | 5200 |
| Wysokość | mm | 2100 | 2500 | 3500 | 5500 | 5500 | 5600 | 5700 | 6400 | 7500 |
| UWAGA: W związku z ciągłymi staraniami o udoskonalanie naszych produktów zastrzegamy sobie prawo do zmiany powyższych specyfikacji bez uprzedniego powiadomienia. | ||||||||||
- Wartość opałowa (GCV) bala drzewnego wynosi 3500 kcal/kg.
- Wartość opałowa (GCV) brykietu wynosi 4000 kcal/kg.
- Wartość opałowa (GCV) węgla wynosi 4500 kcal/kg.
Najczęściej zadawane pytania (FAQ) dotyczące nagrzewnicy oleju termalnego opalanej paliwem stałym
Główną zaletą jest koszt paliwa. Dzięki wykorzystaniu paliw stałych lub odpadów rolniczych, takich jak zrębki drzewne i łuska, koszt na Kcal wytworzonego ciepła jest znacznie niższy niż w przypadku oleju napędowego czy gazu, co prowadzi do znacznie szybszego zwrotu z inwestycji.
Tak. Chociaż korpus nagrzewnicy jest produkowany fabrycznie, komora spalania wyłożona materiałem ogniotrwałym oraz murowanie są budowane na miejscu przez nasz zespół ekspertów. Zapewnia to doskonałą integrację paleniska z fundamentem i konstrukcją Państwa zakładu.
Tak. Integrujemy wysokowydajne urządzenia kontroli zanieczyszczeń (takie jak wielocyklonowe odpylacze pyłu), aby zapewnić, że emisje gazów spalinowych spełniają normy środowiskowe, nawet przy spalaniu paliw stałych.
Nagrzewnica oleju termalnego może osiągnąć 300°C przy bardzo niskim ciśnieniu, podczas gdy kocioł parowy wymagałby niebezpiecznych i kosztownych ciśnień (ponad 85 kg/cm²), aby osiągnąć tę samą temperaturę. Sprawia to, że seria VTM jest bezpieczniejszym i bardziej praktycznym wyborem dla procesów wysokotemperaturowych.
Seria VTM została zaprojektowana z myślą o łatwej konserwacji. Uwzględniamy strategicznie rozmieszczone drzwi rewizyjne do czyszczenia sadzy i usuwania popiołu, a nasze wysokiej jakości ruszty są zaprojektowane pod kątem wysokiej odporności cieplnej i łatwej wymiany w razie potrzeby.
