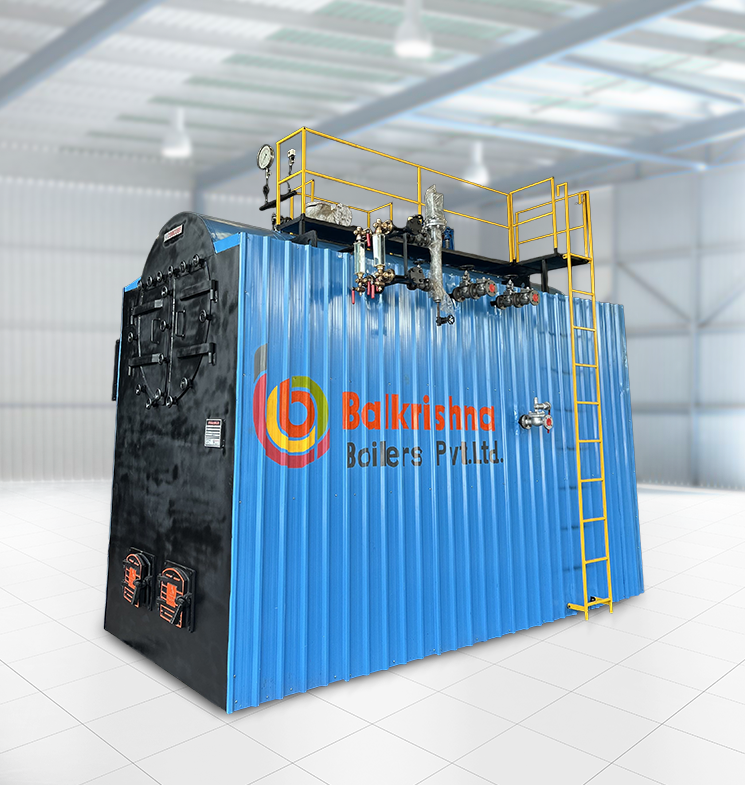

COMCUBE
Biomassebefeuerter Dampfkessel
Der COMBCUBE ist ein revolutionärer, multi-brennstoffbefeuerter Dampfkessel, der das ultimative Gleichgewicht zwischen Effizienz und Komfort bieten soll. Jahrelang mussten Industrieanwender zwischen der schnellen Lastreaktion eines integrierten Feuerungskessels und der hohen Brennstoffflexibilität eines konventionellen Hybridkessels wählen.
Der COMBCUBE eliminiert diesen Kompromiss. Es handelt sich um ein hochkompaktes "Das Beste aus beiden Welten"-Hybriddesign, das die Effizienz eines Hybridsystems mit der "Plug-and-Play"-Einfachheit einer Kompakteinheit bietet.
Betriebsbereich
- Kapazität – 0,5 TPH bis 6 TPH
- Brennstoff – Holzscheit, Brikett, Braunkohle und Kohle
- Druck – 10,54 kg/cm² bis 21 kg/cm²
Hybridtechnik für Maximale Leistung
Der COMBCUBE ist darauf ausgelegt, eine Vielzahl fester Brennstoffe zu verarbeiten und dabei eine schnelle Reaktion auf schwankende Dampfanforderungen beizubehalten. Durch die Integration des Feuerungsdesigns in eine robuste Rohrbündel-Struktur erreicht er:
- Höhere Thermische Effizienz: Optimierte Wärmeübertragungsflächen gewährleisten minimale Brennstoffverschwendung.
- Schnelle Lastreaktion: Im Gegensatz zu traditionellen, schweren Kesseln reagiert der COMBCUBE schnell auf Änderungen der Dampfanforderungen.
- Kompaktes "Würfel"-Design: Entwickelt, um die Vor-Ort-Arbeit zu minimieren, kommt die Einheit als kompakte Lösung an, was die Installationszeit und -kosten erheblich reduziert.
- Brennstoffflexibilität: Die stationäre Rostfeuerung ist darauf ausgelegt, eine breite Palette kostengünstiger fester Brennstoffe zu verbrennen, ohne größere mechanische Anpassungen zu erfordern.
Hauptvorteile
- Kompakte Bequemlichkeit: Werksmontiert und getestet, um bei Ankunft in Ihrer Anlage eine "Plug-and-Play"-Erfahrung zu gewährleisten.
- Robuste Konstruktion: Gebaut, um Hochdruckbetrieb von 10,54 bis 21 kg/cm² standzuhalten.
- Minimale Vor-Ort-Arbeit: Keine umfangreichen Feuerfestarbeiten oder komplexe Montage vor Ort erforderlich, was Zeit und Arbeitskosten spart.
- Erhöhte Sicherheit: Ausgestattet mit fortschrittlichen Sicherheitsverriegelungen, Wasserstandsreglern und Druckschaltern für 24/7-Zuverlässigkeit.
Branchenanwendungen
Der COMBCUBE ist die ideale Dampflösung für mittelgroße bis großangelegte Industriebetriebe:
- Textilverarbeitung: Für Färbe-, Druck- und Veredelungseinheiten, die konstante Dampflasten benötigen.
- Chemie & Pharma: Für Reaktoren, Destillation und Sterilisationsprozesse.
- Lebensmittel & Agrar: Reismühlen, Lösungsmittelextraktionsanlagen und Zuckerverarbeitung.
- Papier & Verpackung: Für Heizwalzen und Trocknungsprozesse.
- Sperrholzherstellung: Für Heißpressen und Harzhärtung.
| Spezifikation | Einheit | CC-05 | CC-10 | CC-20 | CC-30 | CC-40 | CC-50 | CC-60 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Allgemein | ||||||||||
| Dampfleistung Von & Bei 100°C | Kg/hr | 500 | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | ||
| Betriebsdruck | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | ||
| Dampftemperatur | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | ||
| Anzahl der Züge | No's | Drei | Drei | Drei | Drei | Drei | Drei | Drei | ||
| Anzahl der Feuerungen | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| Rostfläche | M² | 0.85 | 1.25 | 2.2 | 2.9 | 4.15 | 5.7 | 6 | ||
| Dampfauslass | MM | 40 | 50 | 80 | 100 | 100 | 125 | 150 | ||
| Wärmeübertragungsfläche | M² | 20 | 40 | 80 | 120 | 160 | 200 | 240 | ||
| Brennstoffart: Holzscheit, Brikett, Braunkohle und Kohle | ||||||||||
| Kesseleffizienz mit APH | ||||||||||
| Mit Holzscheit | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | ||
| Mit Kohle | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | ||
| Brennstoffverbrauch | ||||||||||
| Holzscheit (3500) | Kg/hr | 99 | 198 | 396 | 593 | 791 | 989 | 1187 | ||
| Brikett (4000) | Kg/hr | 87 | 173 | 346 | 519 | 692 | 865 | 1038 | ||
| Braunkohle (3000) | Kg/hr | 115 | 231 | 462 | 692 | 923 | 1154 | 1385 | ||
| Kohle (4500) | Kg/hr | 77 | 154 | 308 | 462 | 615 | 769 | 923 | ||
| Elektrische Last | ||||||||||
| Speisewasserpumpe | H.P. | 2.00 | 2.00 | 3.00 | 4.00 | 4.00 | 6.00 | 7.50 | ||
| ID-Gebläse ohne BF | H.P. | 3.00 | 5.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | ||
| FD-Gebläse | H.P. | 1.00 | 2.00 | 5.00 | 7.50 | 7.40 | 10.00 | 12.50 | ||
| Gesamte Elektrische Last | H.P. | 6.00 | 9.00 | 18.00 | 26.50 | 31.40 | 41.00 | 50.00 | ||
| HINWEIS: Aufgrund unseres ständigen Strebens nach Produktverbesserung behalten wir uns das Recht vor, die oben genannten Spezifikationen ohne vorherige Ankündigung zu ändern. | ||||||||||
- Der Heizwert von Holzscheit beträgt 3500 Kcal/kg.
- Der Heizwert von Brikett beträgt 4000 Kcal/kg.
- Der Heizwert von Braunkohle beträgt 3000 Kcal/kg.
- Der Heizwert von Kohle beträgt 4500 Kcal/kg.
Häufig Gestellte Fragen (FAQ) zum Biomassebefeuerten Dampfkessel
Er kombiniert die Wasserwand-Feuerungstechnologie (typisch für hochwertige Kessel) mit dem Rauchrohr-Gehäusedesign. Dies ermöglicht es ihm, die hohe Strahlungswärme fester Brennstoffe zu verarbeiten, während die kompakte Effizienz eines Kompaktkessels erhalten bleibt.
Ja. Der COMBCUBE ist für Multi-Brennstoff-Flexibilität konzipiert. Seine Feuerung kann Holz, Briketts, Braunkohle oder Kohle verarbeiten, sodass Sie zum kosteneffektivsten Brennstoff in Ihrer Region wechseln können.
Nein. Da es sich um einen "Plug-and-Play"-Kompaktkessel handelt, wird der größte Teil der Montage in unserer Fabrik durchgeführt. Er erfordert deutlich weniger Vor-Ort-Arbeit und Bauwerksfundament im Vergleich zu konventionellen Hybridkesseln.
Dank seines integrierten Feuerungsdesigns verfügt er über eine bessere "thermische Trägheit" als Standardkessel. Er kann die Dampfproduktion schnell steigern, um plötzliche Spitzen in der Nachfrage Ihrer Produktionslinie zu bewältigen.
Ja. Wir fertigen die COMBCUBE-Serie in Übereinstimmung mit den Indischen Kesselvorschriften (IBR), um sicherzustellen, dass sie alle Sicherheits- und rechtlichen Standards für den industriellen Hochdruckeinsatz erfüllt.
