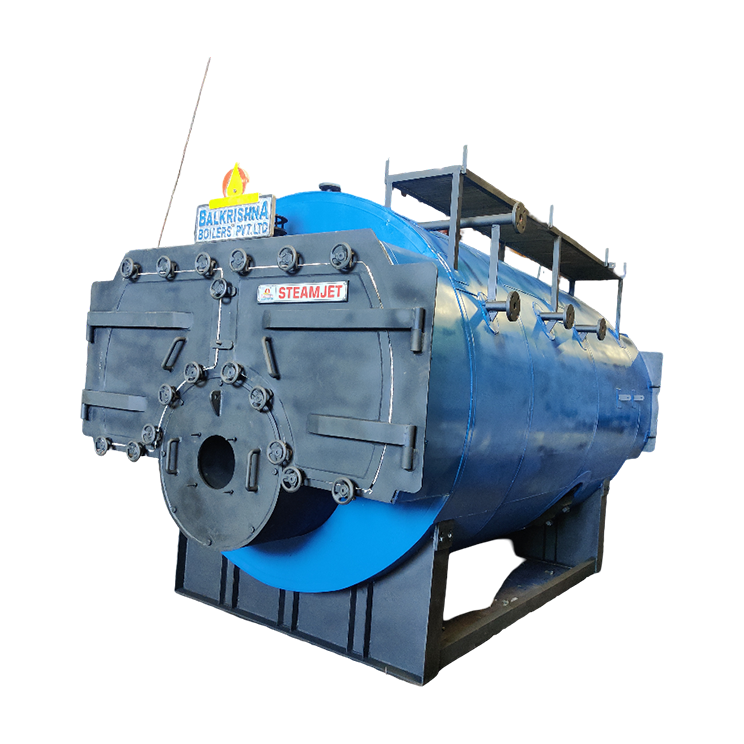

STEAMJET
Yağ ve Gaz Yakıtlı Buhar Kazanı
STEAMJET, maksimum termal verimlilik için Tam Islak Arkalı tasarıma sahip üst düzey, üç geçişli duman borulu bir buhar kazanıdır. Çok yönlülük için tasarlanan STEAMJET, zorlu endüstriyel uygulamalar için tutarlı, yüksek kaliteli kuru doymuş buhar sağlayan paket bir çözümdür.
Özel çok yakıtlı brülör sistemlerimizle entegre edildiğinde, STEAMJET; geleneksel fosil yakıtları, yenilenebilir biyogazları ve sentez gazı veya hidrojen gibi endüstriyel atık gazları yakabilen inanılmaz derecede esnek bir varlık haline gelir.
Çalışma Aralığı
- Kapasite – 0,5 TPH ila 15,0 TPH
- Yakıt- YAĞ, GAZ, FO
- Basınç- 10,54 Kg/cm² ila 21 Kg/cm²

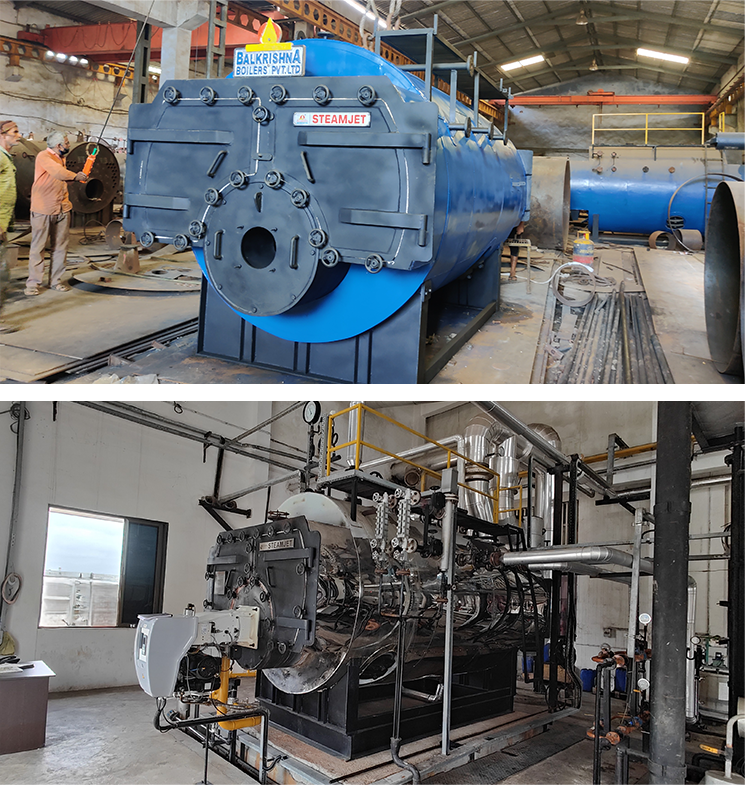

Gelişmiş Mühendislik ve Tasarım
- Üç Geçişli Duman Borusu Teknolojisi: Yanma gazları kazan içinden üç kez geçerek bacadan çıkmadan önce mümkün olan en yüksek ısı çekimini sağlar.
- Tam Islak Arkalı Yapı: "Kuru Arka" kazanların aksine, STEAMJET su soğutmalı bir ters dönüş odasına sahiptir. Bu, ağır refrakter arka duvarlara olan ihtiyacı ortadan kaldırarak bakım maliyetlerini azaltır ve ısı kaybını önler.
- Çok Yakıtlı Çok Yönlülük: Geniş bir enerji kaynağı yelpazesi için optimize edilmiştir:
*Sıvı Yakıtlar: Dizel, Fuel Oil (FO) ve Hafif Dizel Yağı (LDO).
*Gaz Yakıtlar: Doğal Gaz, LPG ve Hidrojen.
*Atık ve Biyogazlar: İçki imalathanelerinden biyogaz, çelik üretiminden sentez gazı ve diğer organik ayrışma gazları. - Paket Sistem: "Tak ve Çalıştır" kurulumu için tam, önceden monte edilmiş bir ünite olarak teslim edilir; saha devreye alma süresini azaltır.
Hedeflenen Sektör Uygulamaları
STEAMJET'in yüksek basınçları ve çeşitli yakıtları işleme yeteneği, onu şunlar için ideal kılar:
- Kimya ve Petrokimya: Yüksek basınçlı işleme ve ısı izleme için.
- İçki İmalathaneleri ve Bira Fabrikaları: Yakıt maliyetlerini azaltmak için sahadaki Biyogazı buhar üretiminde kullanarak.
- Çelik ve Metaller: Üretim süreçlerinden sentez gazını enerji döngüsüne entegre ederek.
- İlaç Sanayi: Sterilizasyon ve reaktörler için tutarlı, yüksek hacimli buhar sağlar.
- Tekstil ve Kağıt: Büyük ölçekli boyama, kurutma ve apre süreçleri için.
- Gıda İşleme: Pişirme, pastörizasyon ve ambalajlama için güvenilir doymuş buhar.
| Özellik | Birim | SJ-05 | SJ-10 | SJ-15 | SJ-20 | SJ-30 | SJ-40 | SJ-50 | SJ-60 | SJ-80 | SJ-100 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Genel | |||||||||||
| 100°C'den ve 100°C'de Buhar Çıkışı | Kg/hr | 500 | 1000 | 1500 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 |
| Çalışma Basıncı | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 |
| Buhar Sıcaklığı | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 184 | 185 |
| Geçiş Sayısı | No's | Üç | Üç | Üç | Üç | Üç | Üç | Üç | Üç | Üç | Üç |
| Fırın Sayısı | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Buhar Çıkışı | MM | 40 | 50 | 80 | 80 | 100 | 100 | 125 | 150 | 150 | 200 |
| HTA | M² | 15 | 30 | 45 | 60 | 90 | 120 | 150 | 180 | 240 | 300 |
| Brülör: Basınç jetli Mono Blok Brülör | |||||||||||
| Yakıt Türü: Dizel, LPG, NG, PNG, FO, LDO | |||||||||||
| Kazan Verimliliği | |||||||||||
| Gazda | % | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 |
| Yağda | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Yakıt Tüketimi | |||||||||||
| Dizel (10500) | Kg/hr | 29 | 58 | 88 | 117 | 175 | 234 | 292 | 351 | 468 | 584 |
| Fuel Oil (9600) | Kg/hr | 32 | 64 | 96 | 128 | 192 | 256 | 320 | 384 | 511 | 639 |
| LDO (10200) | Kg/hr | 30 | 60 | 90 | 120 | 180 | 241 | 301 | 361 | 481 | 602 |
| LPG (11000) | Kg/hr | 30 | 60 | 90 | 120 | 180 | 241 | 301 | 361 | 481 | 602 |
| Doğal gaz (8900) | M³/hr | 34 | 67 | 101 | 135 | 202 | 270 | 337 | 404 | 539 | 674 |
| Elektrik Yükü | |||||||||||
| Besleme Suyu Pompası | H.P. | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 4.00 | 6.00 | 7.50 | 10.00 | 15.00 |
| Brülör Üfleyici (yağ) | H.P. | 0.37 | 1.10 | 3.00 | 3.00 | 5.50 | 7.50 | 7.50 | 11.00 | 18.5 | 18.5 |
| Yakıt Pompası | H.P. | * | * | * | * | 1.10 | 1.10 | 1.10 | 1.50 | 3.0 | 3.0 |
| Toplam Elektrik Yükü | H.P. | 2.37 | 3.10 | 6.00 | 6.00 | 10.60 | 12.60 | 14.60 | 20.00 | 31.50 | 36.50 |
| NOT: Ürünlerimizi sürekli iyileştirme çabalarımız kapsamında, yukarıdaki özellikleri önceden haber vermeksizin değiştirme veya değiştirme hakkımızı saklı tutuyoruz. | |||||||||||
- Dizel için GCV değeri 10500 Kcal/KG'dır.
- Fuel oil için GCV değeri 9600 Kcal/KG'dır.
- LDO için GCV değeri 10200 Kcal/KG'dır.
- LPG için GCV değeri 11000 Kcal/KG'dır.
- Doğal gaz için GCV değeri 8900 Kcal/KG'dır.
Yağ ve Gaz Yakıtlı Buhar Kazanı Hakkında Sıkça Sorulan Sorular (SSS)
Tam Islak Arka tasarım, arka ters dönüş odasının tamamen suyla çevrili olduğu anlamına gelir. Bu, aksi takdirde refrakter duvardan kaybolacak ısıyı yakalar, genel verimliliği artırır ve arka uç refrakter malzemelerle ilişkili sık bakım ve çatlama sorunlarını ortadan kaldırır.
Evet. Özel çok yakıtlı brülörümüzle donatıldığında, STEAMJET; Hidrojen gibi temiz enerji kaynaklarını veya Biyogaz ve Sentez Gazı gibi atık gazları yakmak üzere benzersiz şekilde tasarlanmıştır; bu, tesisinizin döngüsel bir ekonomiye ve daha düşük karbon emisyonlarına doğru ilerlemesine yardımcı olur.
Üç geçişli duman borusu tasarımı ve ıslak arka yapısı sayesinde, STEAMJET genellikle yüksek termal verimliliklerde çalışır (yakıta ve ekonomizör gibi ısı geri kazanım aksesuarlarına bağlı olarak %88±%2'ye kadar).
Evet, tüm STEAMJET üniteleri, yüksek basınçlı buhar üretimi için en yüksek güvenlik ve kalite standartlarını karşılamak amacıyla Hindistan Kazan Yönetmeliği'ne (IBR) sıkı sıkıya uygun olarak tasarlanır ve üretilir.
Üç geçişli tasarım, sıcak gazların üç ayrı boru grubundan geçerek kazanda daha uzun süre kalmasını sağlar. Bu, suya maksimum ısı transferine olanak tanır; daha düşük egzoz sıcaklıkları ve önemli ölçüde daha düşük yakıt tüketimiyle sonuçlanır.
