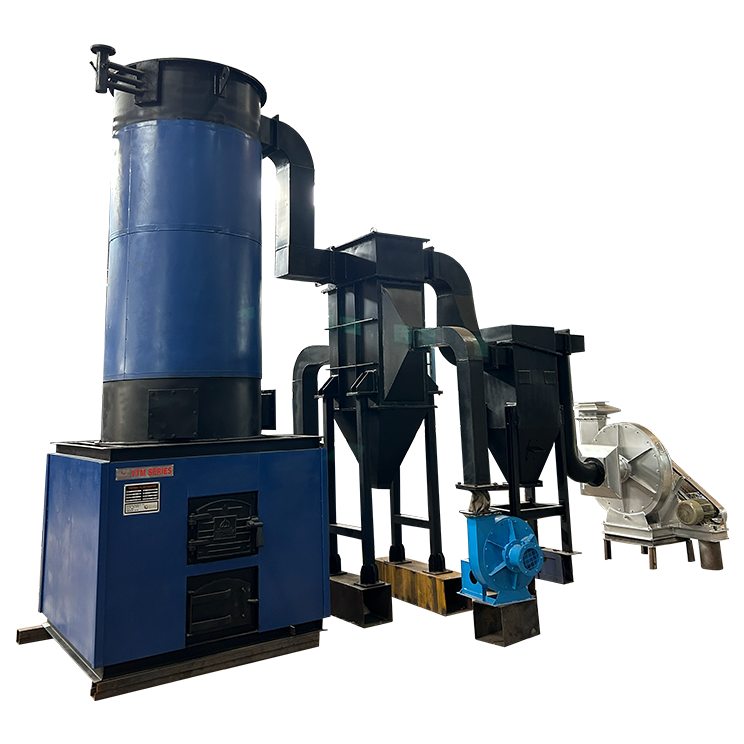

VTM SERİSİ
VTM SERİSİ

Katı Yakıtlı Termik Akışkan Isıtıcısı

  • Kömür, odun, briket, şeker kamışı küspesi vb. yakıt için.
  • APH ile NCV'de %70 (+/-%2) genel verimlilik.
  • Izgara/eğik delikli ızgara/düz ızgara vb. seçeneği
  • Maksimum verimlilikle farklı türde katı yakıtta kolay çalıştırma.
Şimdi Sorun

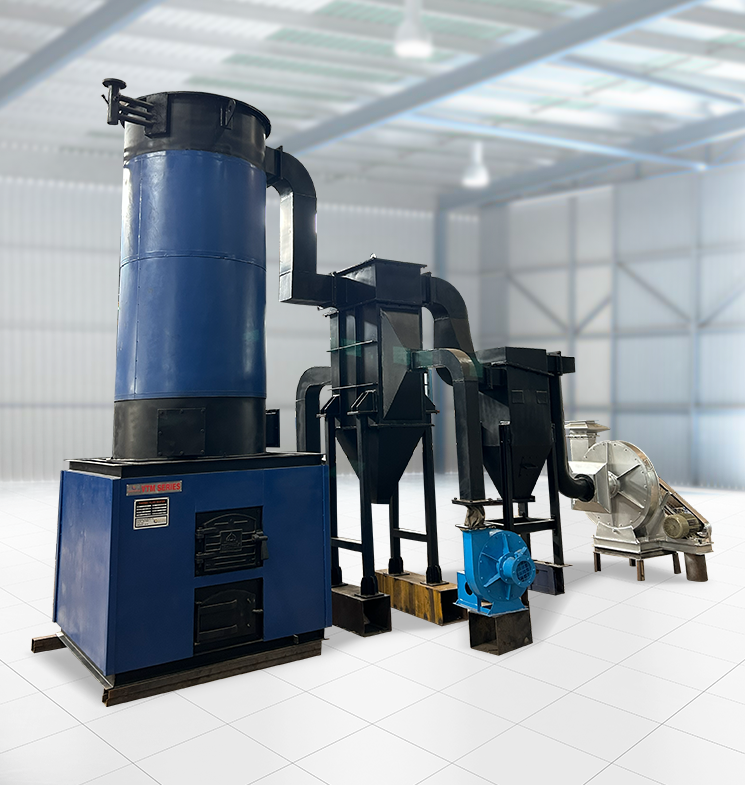

VTM SERIES
Features

Katı Yakıtlı Termik Akışkan Isıtıcısı

Balkrishna Boilers'ın VTM Serisi, dikkat çekici derecede düşük çalışma basınçlarında yüksek proses sıcaklıkları sağlamak üzere tasarlanmış yüksek verimli, dikey üç geçişli bir termik akışkan ısıtıcısıdır. Endüstriyel çok yönlülük için özel olarak tasarlanan VTM Serisi, kömür, odun ve çeşitli tarımsal atık yakıtları dahil geniş bir katı yakıt yelpazesinde gelişir.

Sofistike üç geçişli ışınım-konveksiyon tasarımından yararlanan VTM Serisi, maksimum ısı emilimini ve termal verimliliği sağlar; tesisinizin işletme yakıt maliyetlerini önemli ölçüde azaltır.

Çalışma Aralığı

  • Kapasite – 0,4 ila 10,0 milyon kcal/saat
  • Yakıt- Katı yakıtlar/tarımsal yakıtlar
  • Sıcaklık - 300℃
Şimdi Sorun

Sağlam Mühendislik ve Sahada İnşa Edilen Fırın

VTM Serisi, katı yakıt yakmanın zorlu taleplerine göre uyarlanmış ağır hizmet tipi bir yanma sistemine sahiptir. Mühendislik ekibimiz, aşağıdakiler dahil tüm kurulumu denetler:

  • Gelişmiş Yanma Sistemi: Hassas mühendislikle tasarlanmış yakıt işleme, karıştırma ekipmanı ve yüksek performanslı hava/baca gazı sistemi (I.D. ve F.D. fanları) içerir.
  • Sahada Fırın İnşası: Refrakter odaların, temelin inşası ve yüksek dayanıklılığa sahip ızgara çubuklarının ve yakma kapılarının kurulumu dahil sahada uzman refrakter çalışması sağlıyoruz.
  • Çevre Uyumu: Her ünite, temiz operasyonları ve yerel emisyon standartlarına uyumu sağlamak için modern kirlilik kontrol ekipmanıyla entegre edilmiştir.

Temel Avantajlar

  • Tarımsal Yakıt Uyumluluğu: Pirinç kabuğu, odun talaşı ve briket gibi uygun maliyetli tarımsal atıkları kullanarak yakıt faturalarınızı önemli ölçüde düşürün.
  • Üç Geçişli Verimlilik: Dikey tasarım, yanma gazlarını üç farklı geçişten zorlayarak termal yağa aktarılan ısıyı en üst düzeye çıkarır.
  • Düşük Basınçta Yüksek Isı: Atmosferik veya atmosferiğe yakın basıncı korurken 300°C'ye kadar proses sıcaklıklarına ulaşın; buhar sistemlerine kıyasla genel tesis güvenliğini artırın.
  • Endüstriyel Dayanıklılık: Uzun vadeli, 7/24 endüstriyel kullanım için yüksek kaliteli destek yapıları ve erişim kapılarıyla üretilmiştir.

Hizmet Verilen Sektörler

VTM Serisi, bu sektörlerde yaygın olarak kullanılan çok yönlü bir ısıtma çözümüdür:

  • Tekstil: Yüksek sıcaklıkta boyama, baskı ve gergi makineleri için.
  • Kimya ve İlaç: Reaktörler, damıtma üniteleri ve özel kurutma süreçleri için.
  • Kontrplak ve Laminat: Yüksek basınçlı sıcak presler ve kurutma fırınları için gereklidir.
  • Gıda İşleme: Büyük ölçekli kızartma, kavurma ve yenilebilir yağ rafinasyonunda kullanılır.
  • Ambalaj ve Kağıt: Oluklandırma ve kaplama makineleri için tutarlı ısı sağlar.

Teknik Özellikler

Özellik Birim VTM-100 VTM-200 VTM-300 VTM-400 VTM-600 VTM-800 VTM-1000 VTM-1500 VTM-2000
Genel
Maksimum ısı çıkışı M. Kcal/hr 0.1 0.2 0.3 0.4 0.6 0.8 1.0 1.5 2.0
maksimum çalışma sıcaklığı °C 280 280 280 280 280 280 280 280 280
termik akışkan
ısıtıcı Yükselme sıcaklığı		 °C 30 30 30 30 30 30 30 30 30
Sıcak Yağ Girişi/ Çıkışı MM 40 50 80 80 80 100 100 120 150
Isıtıcının ısıtma yüzey alanı M² 7.5 15 23 30 45 60 75 113 150
ısıtıcının yağ tutma kapasitesi litre 26 97 147 280 418 741 931 1750 2332
Yakma Modu Manuel
Yakıt Türü Yakıt Odun Kütüğü, Briket, kömür,
Kazan Verimliliği
Odun Kütüğünde % 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2
Brikette % 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2
Kömürde % 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2
Yakıt Tüketimi
Odun Kütüğü (3500) Kg/hr 38 75 113 150 226 301 376 564 752
Briket (4000) Kg/hr 33 66 99 132 197 263 329 493 658
Kömür (4500) Kg/hr 29 58 88 117 175 234 292 439 585
Elektrik Yükü
Sirkülasyon Yağ Pompası H.P. 5.00 7.50 10.00 10.00 15.00 20.00 25.00 30.00 40.00
BF'siz ID fan H.P. 1.00 2.00 3.00 5.00 7.50 10.00 10.00 15.00 20.00
APH'li FD fan H.P. YOK YOK YOK 2.00 3.00 3.00 5.00 7.5 10.0
Toplam Elektrik Yükü H.P. 6.00 9.50 13.00 17.00 25.50 33.00 40.00 52.50 70.00
Genel Boyut
Uzunluk mm 1600 1600 2400 3200 3500 3500 3600 4300 5000
Genişlik mm 1400 1400 2600 2800 3300 3500 3800 4500 5200
Yükseklik mm 2100 2500 3500 5500 5500 5600 5700 6400 7500
NOT: Ürünlerimizi sürekli iyileştirme çabalarımız kapsamında, yukarıdaki özellikleri önceden haber vermeksizin değiştirme veya değiştirme hakkımızı saklı tutuyoruz.
  • Odun kütüğü için GCV değeri 3500 Kcal/KG'dır.
  • Briket için GCV değeri 4000 Kcal/KG'dır.
  • Kömür için GCV değeri 4500 Kcal/KG'dır.

Katı Yakıtlı Termik Akışkan Isıtıcısı Hakkında Sıkça Sorulan Sorular (SSS)

Temel avantaj yakıt maliyetidir. Odun talaşı ve kabuk gibi katı yakıtları veya tarımsal atıkları kullanarak, üretilen her Kcal ısı başına maliyet dizel veya gazdan önemli ölçüde daha düşüktür; bu da çok daha hızlı bir yatırım getirisine yol açar.

Evet. Isıtıcı gövdesi fabrikada üretilse de, refrakter kaplı yanma odası ve tuğla işi uzman ekibimiz tarafından sahada inşa edilir. Bu, fırının tesisinizin temeli ve yapısıyla mükemmel şekilde entegre olmasını sağlar.

Evet. Katı yakıt yaksa bile baca gazı emisyonlarının çevre düzenlemelerini karşılamasını sağlamak için yüksek performanslı kirlilik kontrol ekipmanı (Çok Siklonlu Toz Toplayıcılar gibi) entegre ediyoruz.

Bir termik akışkan ısıtıcısı çok düşük basınçta 300°C'ye ulaşabilirken, bir buhar kazanı aynı sıcaklığa ulaşmak için tehlikeli ve pahalı basınçlar (85 Kg/cm²'nin üzerinde) gerektirir. Bu, VTM Serisini yüksek ısı süreçleri için daha güvenli ve daha pratik bir seçim yapar.

VTM Serisi kolay bakım için tasarlanmıştır. Is temizliği ve kül tahliyesi için stratejik olarak yerleştirilmiş erişim kapıları içerir ve yüksek kaliteli ızgara çubuklarımız yüksek termal direnç ve gerektiğinde kolay değiştirme için tasarlanmıştır.
