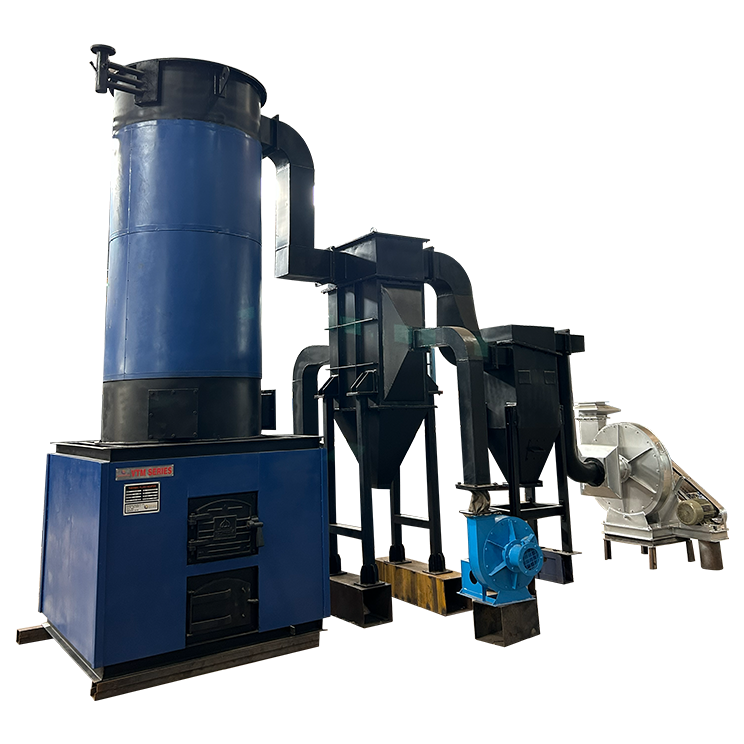

VTM SERIES
Riscaldatore a Fluido Diatermico a Combustibile Solido
La serie VTM di Balkrishna Boilers è un riscaldatore a fluido diatermico verticale a tre passaggi ad alta efficienza, progettato per offrire temperature di processo elevate a pressioni di esercizio eccezionalmente basse. Progettata specificamente per la versatilità industriale, la serie VTM funziona bene con un'ampia gamma di combustibili solidi, tra cui carbone, legna e vari combustibili da scarti agricoli.
Utilizzando un sofisticato design radiante-convettivo a tre passaggi, la serie VTM garantisce il massimo assorbimento di calore ed efficienza termica, riducendo notevolmente i costi operativi del combustibile per il vostro stabilimento.
Gamma Operativa
- Capacità - da 0,4 a 10,0 milioni di Kcal/h
- Combustibile - combustibili solidi/agricoli
- Temperatura - 300°C

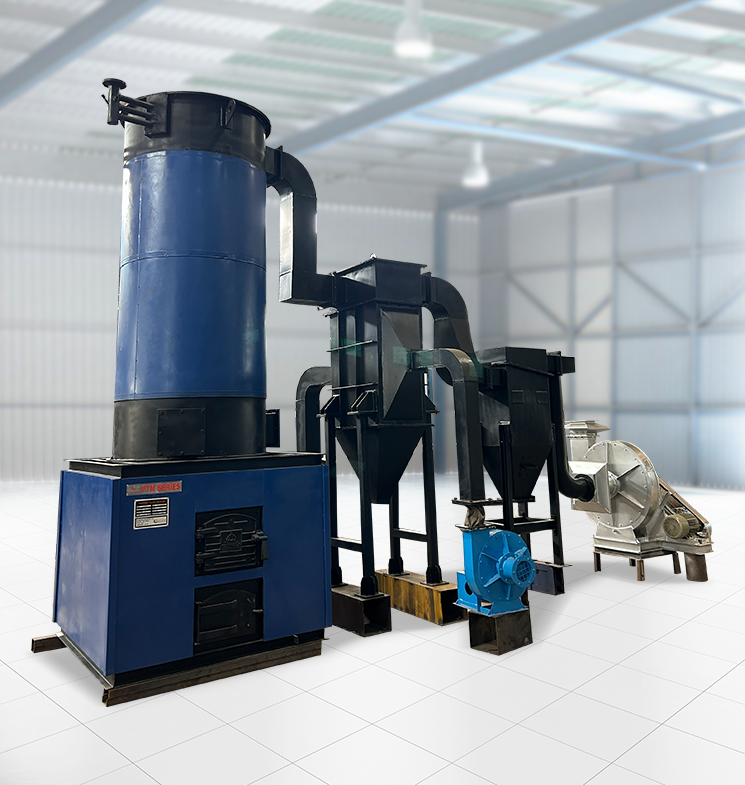

Ingegneria Robusta e Focolare Costruito in Loco
La serie VTM presenta un sistema di combustione robusto studiato per le esigenze rigorose della combustione a combustibile solido. Il nostro team di ingegneri supervisiona l'intera configurazione, comprendendo:
- Sistema di Combustione Avanzato: Include gestione del combustibile progettata con precisione, apparecchiature di attizzamento e un sistema aria/gas di scarico ad alte prestazioni (ventilatori I.D. e F.D.).
- Costruzione del Focolare in Loco: Forniamo lavori refrattari esperti in loco, compresa la costruzione di camere refrattarie, fondazione e installazione di barre di griglia ad alta durabilità e portelli di combustione.
- Conformità Ambientale: Ogni unità è integrata con apparecchiature moderne per il controllo dell'inquinamento per garantire operazioni pulite e conformità agli standard di emissione locali.
Vantaggi Chiave
- Compatibilità con Combustibili Agricoli: Riducete notevolmente le vostre bollette del combustibile utilizzando scarti agricoli economicamente vantaggiosi come lolla di riso, cippato di legno e bricchette.
- Efficienza a Tre Passaggi: Il design verticale costringe i gas di combustione attraverso tre passaggi distinti, massimizzando il calore trasferito all'olio termico.
- Alto Calore a Bassa Pressione: Raggiungete temperature di processo fino a 300°C mantenendo la pressione atmosferica o quasi atmosferica, migliorando la sicurezza complessiva dello stabilimento rispetto ai sistemi a vapore.
- Durabilità Industriale: Costruita con strutture di supporto di alta qualità e portelli di accesso per un uso industriale a lungo termine, 24/7.
Settori Serviti
La serie VTM è una soluzione di riscaldamento versatile ampiamente utilizzata in questi settori:
- Tessile: Per tintura ad alta temperatura, stampa e macchine ramifici.
- Chimico e Farmaceutico: Per reattori, unità di distillazione e processi di essiccazione specializzati.
- Compensato e Laminati: Essenziale per presse a caldo ad alta pressione e forni di essiccazione.
- Lavorazione Alimentare: Utilizzato in frittura, tostatura e raffinazione di olio alimentare su larga scala.
- Imballaggio e Carta: Fornitura di calore costante per macchine di corrugazione e rivestimento.
| Specifica | Unità | VTM-100 | VTM-200 | VTM-300 | VTM-400 | VTM-600 | VTM-800 | VTM-1000 | VTM-1500 | VTM-2000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Generale | ||||||||||
| Resa termica massima | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| temperatura massima di esercizio | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Aumento di temperatura del riscaldatore a fluido diatermico |
°C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Ingresso/Uscita Olio Caldo | MM | 40 | 50 | 80 | 80 | 80 | 100 | 100 | 120 | 150 |
| superficie di riscaldamento del riscaldatore | M² | 7.5 | 15 | 23 | 30 | 45 | 60 | 75 | 113 | 150 |
| capacità di ritenzione olio del riscaldatore | litre | 26 | 97 | 147 | 280 | 418 | 741 | 931 | 1750 | 2332 |
| Modalità di Combustione | Manuale | |||||||||
| Tipo di Combustibile | Combustibile | Tronchi di legna, bricchette, carbone, | ||||||||
| Efficienza della Caldaia | ||||||||||
| Su Tronchi di Legna | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Su Bricchette | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Su Carbone | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Consumo di Combustibile | ||||||||||
| Tronchi di Legna (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 | 564 | 752 |
| Bricchette (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 | 493 | 658 |
| Carbone (4500) | Kg/hr | 29 | 58 | 88 | 117 | 175 | 234 | 292 | 439 | 585 |
| Carico Elettrico | ||||||||||
| Pompa di Circolazione Olio | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Ventilatore ID senza BF | H.P. | 1.00 | 2.00 | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| Ventilatore FD con APH | H.P. | N.D. | N.D. | N.D. | 2.00 | 3.00 | 3.00 | 5.00 | 7.5 | 10.0 |
| Carico Elettrico Totale | H.P. | 6.00 | 9.50 | 13.00 | 17.00 | 25.50 | 33.00 | 40.00 | 52.50 | 70.00 |
| Dimensioni Complessive | ||||||||||
| Lunghezza | mm | 1600 | 1600 | 2400 | 3200 | 3500 | 3500 | 3600 | 4300 | 5000 |
| Larghezza | mm | 1400 | 1400 | 2600 | 2800 | 3300 | 3500 | 3800 | 4500 | 5200 |
| Altezza | mm | 2100 | 2500 | 3500 | 5500 | 5500 | 5600 | 5700 | 6400 | 7500 |
| NOTA: In considerazione del costante impegno a migliorare i nostri prodotti, ci riserviamo il diritto di modificare o alterare le specifiche sopra riportate senza preavviso. | ||||||||||
- Il GCV dei tronchi di legna è di 3500 Kcal/KG.
- Il GCV della bricchetta è di 4000 Kcal/KG.
- Il GCV del carbone è di 4500 Kcal/KG.
Domande Frequenti (FAQ) sul Riscaldatore a Fluido Diatermico a Combustibile Solido
Il vantaggio principale è il costo del combustibile. Utilizzando combustibili solidi o scarti agricoli come cippato di legno e lolla, il costo per Kcal di calore generato è notevolmente inferiore rispetto a gasolio o gas, portando a un ritorno sull'investimento molto più rapido.
Sì. Mentre il corpo del riscaldatore è prodotto in fabbrica, la camera di combustione rivestita in refrattario e la muratura vengono costruite in loco dal nostro team di esperti. Ciò garantisce che il focolare sia perfettamente integrato con la fondazione e la struttura del vostro stabilimento.
Sì. Integriamo apparecchiature per il controllo dell'inquinamento ad alte prestazioni (come depolveratori multi-ciclone) per garantire che le emissioni dei gas di scarico rispettino le normative ambientali, anche quando si bruciano combustibili solidi.
Un riscaldatore a fluido diatermico può raggiungere 300°C a pressione molto bassa, mentre una caldaia a vapore richiederebbe pressioni pericolose e costose (oltre 85 Kg/cm²) per raggiungere la stessa temperatura. Ciò rende la serie VTM una scelta più sicura e pratica per processi ad alto calore.
La serie VTM è progettata per una facile manutenzione. Includiamo portelli di accesso strategicamente posizionati per la pulizia della fuliggine e la rimozione delle ceneri, e le nostre barre di griglia di alta qualità sono progettate per un'elevata resistenza termica e una facile sostituzione, se necessario.
