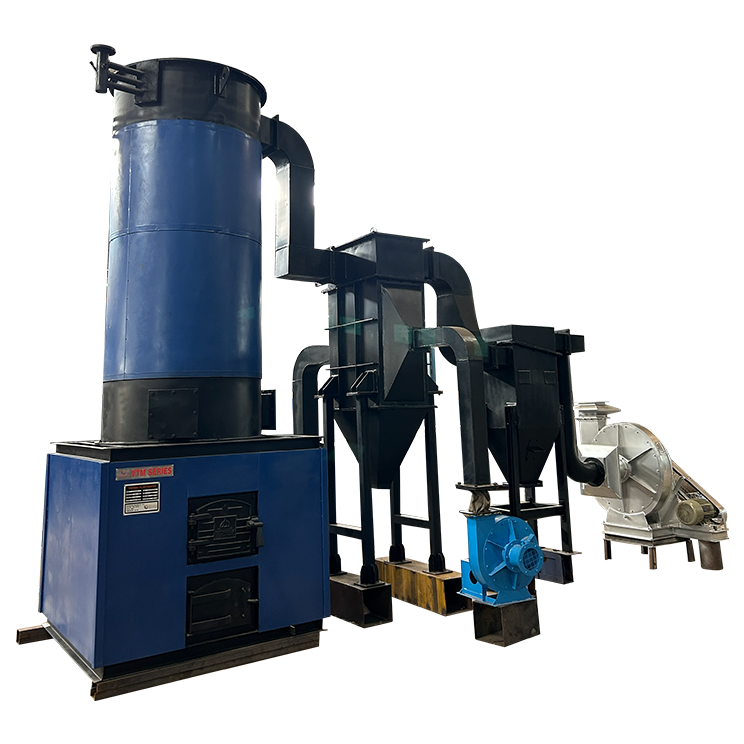

VTM-SERIE
Feststoffbefeuerter Thermalölerhitzer

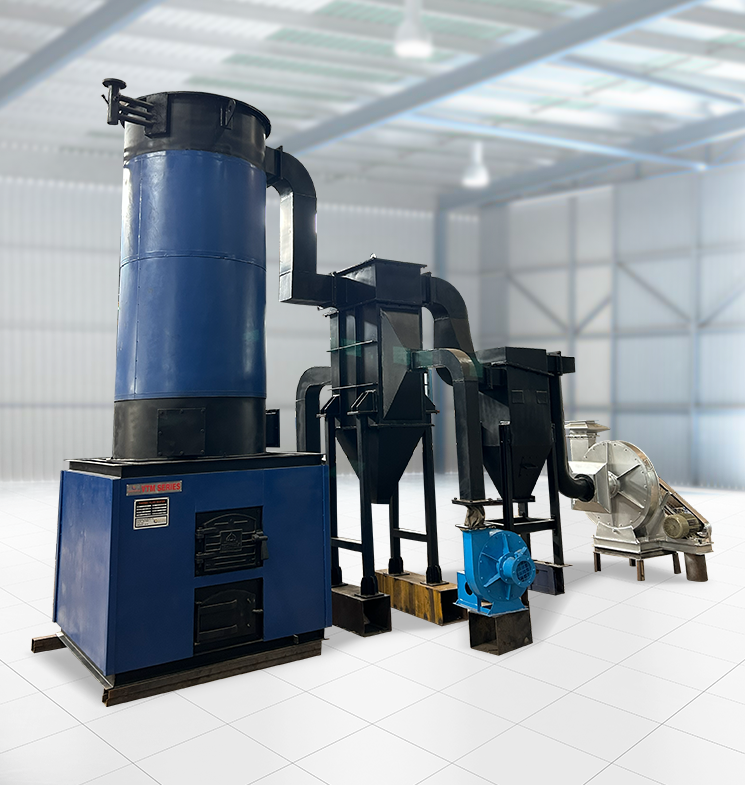

Die VTM-Serie von Balkrishna Boilers ist ein hocheffizienter, vertikaler Dreizug-Thermalölerhitzer, konzipiert, um hohe Prozesstemperaturen bei außergewöhnlich niedrigen Betriebsdrücken zu liefern. Speziell für industrielle Vielseitigkeit konzipiert, gedeiht die VTM-Serie mit einer breiten Palette fester Brennstoffe, einschließlich Kohle, Holz und verschiedenen Agrarabfallbrennstoffen.
Durch die Nutzung eines ausgeklügelten Dreizug-Strahlungs-Konvektions-Designs gewährleistet die VTM-Serie maximale Wärmeabsorption und thermische Effizienz, was die Betriebsbrennstoffkosten für Ihre Anlage erheblich reduziert.
Betriebsbereich
- Kapazität – 0,4 bis 10,0 Millionen kcal/h
- Brennstoff – Feststoffe/Agrarbrennstoffe
- Temperatur – 300°C
Robuste Technik & Vor-Ort-Gebaute Feuerung
Die VTM-Serie verfügt über ein schwerlastfähiges Verbrennungssystem, angepasst an die strengen Anforderungen der Feststoffbefeuerung. Unser Ingenieurteam überwacht die vollständige Einrichtung, einschließlich:
- Fortschrittliches Verbrennungssystem: Beinhaltet präzisionsgefertigte Brennstoffhandhabung, Schürausrüstung und ein leistungsstarkes Luft-/Rauchgassystem (ID- und FD-Gebläse).
- Vor-Ort-Konstruktion der Feuerung: Wir bieten fachkundige Feuerfestarbeiten vor Ort, einschließlich des Baus von Feuerfestkammern, Fundament und der Installation hochdauerhafter Rostbalken und Feuerungstüren.
- Umweltkonformität: Jede Einheit ist mit moderner Emissionsschutzausrüstung integriert, um sauberen Betrieb und Einhaltung lokaler Emissionsstandards zu gewährleisten.
Hauptvorteile
- Agrarbrennstoff-Kompatibilität: Senken Sie Ihre Brennstoffrechnungen erheblich, indem Sie kosteneffektive Agrarabfälle wie Reisschalen, Holzspäne und Briketts nutzen.
- Dreizug-Effizienz: Das vertikale Design zwingt Verbrennungsgase durch drei verschiedene Züge, was die auf das Thermalöl übertragene Wärme maximiert.
- Hohe Wärme bei Niedrigem Druck: Erreichen Sie Prozesstemperaturen bis 300°C bei atmosphärischem oder nahezu atmosphärischem Druck, was die allgemeine Anlagensicherheit im Vergleich zu Dampfsystemen erhöht.
- Industrielle Haltbarkeit: Gebaut mit hochwertigen Tragstrukturen und Zugangstüren für langfristigen, 24/7-Industrieeinsatz.
Bediente Branchen
Die VTM-Serie ist eine vielseitige Heizlösung, die weit verbreitet in diesen Sektoren eingesetzt wird:
- Textilien: Für Hochtemperaturfärbung, Druck und Spannrahmenmaschinen.
- Chemie & Pharma: Für Reaktoren, Destillationseinheiten und spezialisierte Trocknungsprozesse.
- Sperrholz & Laminate: Unerlässlich für Hochdruck-Heißpressen und Trocknungsöfen.
- Lebensmittelverarbeitung: Verwendet in großangelegtem Frittieren, Rösten und Speiseölraffinierung.
- Verpackung & Papier: Bereitstellung konstanter Wärme für Wellungs- und Beschichtungsmaschinen.
| Spezifikation | Einheit | VTM-100 | VTM-200 | VTM-300 | VTM-400 | VTM-600 | VTM-800 | VTM-1000 | VTM-1500 | VTM-2000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Allgemein | ||||||||||
| Maximale Wärmeleistung | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| maximale Betriebstemperatur | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Thermalölerhitzer- Temperaturanstieg |
°C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Heißöl-Einlass/Auslass | MM | 40 | 50 | 80 | 80 | 80 | 100 | 100 | 120 | 150 |
| Heizfläche des Erhitzers | M² | 7.5 | 15 | 23 | 30 | 45 | 60 | 75 | 113 | 150 |
| Ölhaltekapazität des Erhitzers | litre | 26 | 97 | 147 | 280 | 418 | 741 | 931 | 1750 | 2332 |
| Feuerungsmodus | Manuell | |||||||||
| Brennstoffart | Brennstoff | Holzscheit, Brikett, Kohle, | ||||||||
| Kesselwirkungsgrad | ||||||||||
| Mit Holzscheit | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Mit Brikett | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Mit Kohle | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Brennstoffverbrauch | ||||||||||
| Holzscheit (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 | 564 | 752 |
| Brikett (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 | 493 | 658 |
| Kohle (4500) | Kg/hr | 29 | 58 | 88 | 117 | 175 | 234 | 292 | 439 | 585 |
| Elektrische Last | ||||||||||
| Ölumwälzpumpe | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| ID-Gebläse ohne BF | H.P. | 1.00 | 2.00 | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| FD-Gebläse mit APH | H.P. | N.Z. | N.Z. | N.Z. | 2.00 | 3.00 | 3.00 | 5.00 | 7.5 | 10.0 |
| Gesamte Elektrische Last | H.P. | 6.00 | 9.50 | 13.00 | 17.00 | 25.50 | 33.00 | 40.00 | 52.50 | 70.00 |
| Gesamtabmessung | ||||||||||
| Länge | mm | 1600 | 1600 | 2400 | 3200 | 3500 | 3500 | 3600 | 4300 | 5000 |
| Breite | mm | 1400 | 1400 | 2600 | 2800 | 3300 | 3500 | 3800 | 4500 | 5200 |
| Höhe | mm | 2100 | 2500 | 3500 | 5500 | 5500 | 5600 | 5700 | 6400 | 7500 |
| HINWEIS: Aufgrund unseres ständigen Strebens nach Produktverbesserung behalten wir uns das Recht vor, die oben genannten Spezifikationen ohne vorherige Ankündigung zu ändern. | ||||||||||
- Der Heizwert von Holzscheit beträgt 3500 Kcal/kg.
- Der Heizwert von Brikett beträgt 4000 Kcal/kg.
- Der Heizwert von Kohle beträgt 4500 Kcal/kg.
Häufig Gestellte Fragen (FAQ) zum Feststoffbefeuerten Thermalölerhitzer
Der Hauptvorteil sind die Brennstoffkosten. Durch die Verwendung fester Brennstoffe oder Agrarabfälle wie Holzspäne und Schalen ist der Preis pro Kcal erzeugter Wärme deutlich niedriger als bei Diesel oder Gas, was zu einem viel schnelleren Return on Investment führt.
Ja. Während der Erhitzerkörper werksseitig hergestellt wird, werden die feuerfest ausgekleidete Verbrennungskammer und das Mauerwerk vor Ort von unserem Expertenteam gebaut. Dies gewährleistet, dass die Feuerung perfekt in das Fundament und die Struktur Ihrer Anlage integriert ist.
Ja. Wir integrieren leistungsstarke Emissionsschutzanlagen (wie Multi-Zyklon-Staubsammler), um sicherzustellen, dass die Rauchgasemissionen den Umweltvorschriften entsprechen, selbst bei der Befeuerung fester Brennstoffe.
Ein Thermalölerhitzer kann 300°C bei sehr niedrigem Druck erreichen, während ein Dampfkessel gefährliche und teure Drücke (über 85 kg/cm²) benötigen würde, um dieselbe Temperatur zu erreichen. Dies macht die VTM-Serie zu einer sichereren und praktischeren Wahl für Hochtemperaturprozesse.
Die VTM-Serie ist für einfache Wartung konzipiert. Wir integrieren strategisch platzierte Zugangstüren für Rußreinigung und Aschentfernung, und unsere hochwertigen Rostbalken sind für hohe thermische Beständigkeit und einfachen Austausch bei Bedarf konzipiert.
