Horizontaler Dreizug-Vollständig-Nass-Hinten-Feststoffbefeuerter Dampfkessel
Holzscheit- & Biomassebrikett-Dampfkessel

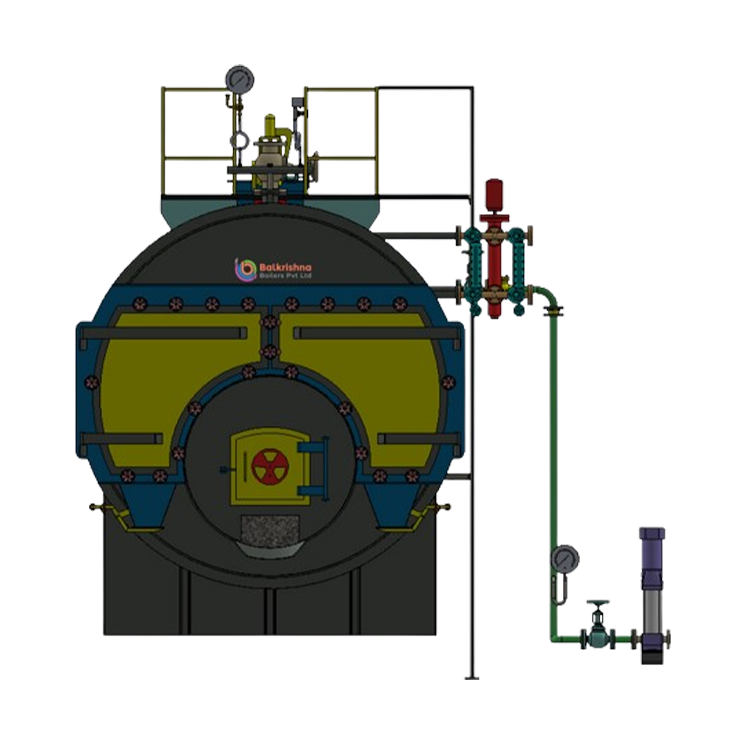

Der STEAMAX ist ein leistungsstarker, horizontaler Rauchrohr-Dampfkessel, der für maximale thermische Effizienz und robusten industriellen Einsatz konzipiert ist. Als Vollständig-Nass-Hinten-System entworfen, ist der STEAMAX optimiert für die Verbrennung fester Brennstoffe wie Holzscheite und Biomassebriketts und bietet eine nachhaltige und kosteneffektive Dampflösung für Anforderungen mit hoher Kapazität.
Betriebsbereich
- Kapazität – 0,5 TPH bis 6,0 TPH
- Brennstoff – Holzscheit, Biomassebrikett
- Druck – 10,54 kg/cm² bis 17,50 kg/cm²
Fortschrittliche Vollständig-Nass-Hinten-Technik
Im Gegensatz zu "Trocken-Hinten"-Kesseln, die eine feuerfest ausgekleidete Rückwand verwenden, verfügt der STEAMAX über ein Vollständig-Nass-Hinten-Design. Die hintere Brennkammer ist vollständig von Wasser umgeben, was zwei entscheidende Vorteile bietet:
- Maximale Wärmeabsorption: Jeder Quadratzentimeter der hinteren Kammer trägt zur Dampferzeugung bei und erhöht die gesamte thermische Effizienz erheblich.
- Geringere Wartung: Durch den Wegfall der schweren feuerfesten Rückwand vermeidet das System die häufigen Probleme von Rissen im feuerfesten Material und Wärmebypass, was Ausfallzeiten und Reparaturkosten reduziert.

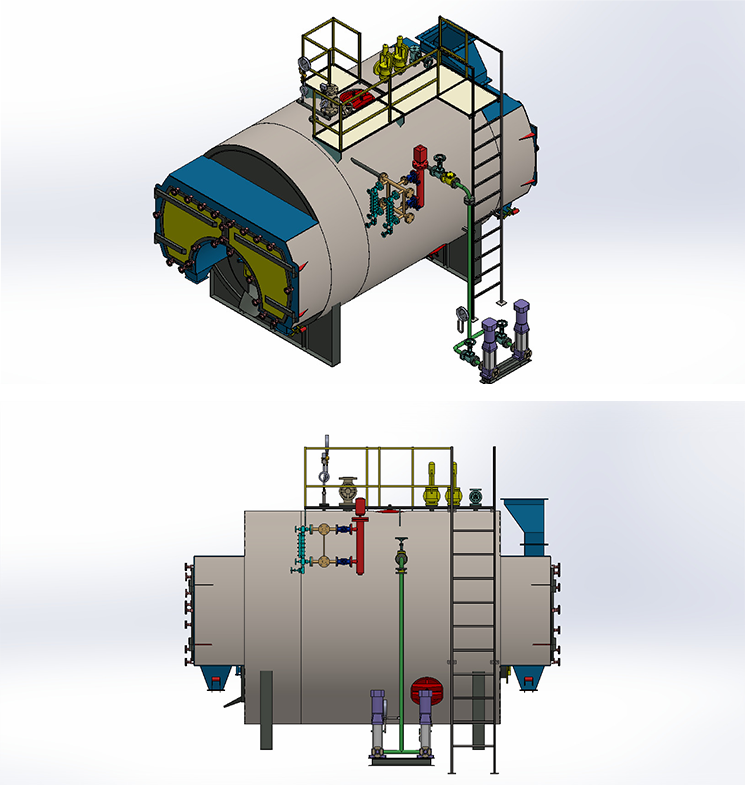

Robuste Konstruktion & Zugänglichkeit
Der STEAMAX ist für langfristige Zuverlässigkeit und einfache Wartung gebaut:
- Dreizug-Rauchrohr-Design: Rauchgase strömen durch die Feuerung und zwei nachfolgende Rohrsätze, wodurch die höchstmögliche Wärmeentnahme vor dem Austritt gewährleistet wird.
- Horizontale Ebene Feuerung: Die großvolumige Feuerung erstreckt sich über die gesamte Länge des Kessels und gewährleistet vollständige Verbrennung fester Brennstoffe bei reduzierter thermischer Belastung.
- Vollständiger Zugang: Die große Rücktür bietet 100 % Zugang zu Feuerung und Rauchrohren und macht Reinigung und IBR-Inspektionen schnell und unkompliziert.
Wichtige Branchenanwendungen
Der STEAMAX ist ideal für Branchen mit hohem Bedarf, in denen feste Brennstoffe eine wirtschaftliche Alternative zu Öl oder Gas darstellen:
- Textilien & Bekleidung: Für großflächiges Färben, Veredeln und Stoffverarbeitung.
- Chemie & Pharma: Für Reaktoren, Sterilisation und Destillationsprozesse.
- Lebensmittel & Getränke: Für Konservierung, Milchpasteurisierung und großflächiges industrielles Kochen.
- Sperrholz & Laminate: Für Hochdruckpressen und Harzhärtung.
- Papier & Verpackung: Für Trocknungs- und Wellprozesse.
| Spezifikation | Einheit | SM-05 | SM-7.5 | SM-10 | SM-15 | SM-20 | SM-25 | SM-30 | SM-40 | SM-50 | SM-60 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Allgemein | |||||||||||
| Dampfleistung Von & Bei 100°C | Kg/hr | 500 | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 |
| Betriebsdruck | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 |
| Dampftemperatur | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 |
| Anzahl der Züge | No's | Drei | Drei | Drei | Drei | Drei | Drei | Drei | Drei | Drei | Drei |
| Anzahl der Feuerungen | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
| Rostfläche | M² | 0.85 | 0.95 | 1.25 | 1.7 | 2.2 | 2.5 | 2.9 | 4.15 | 5.7 | 6 |
| Dampfauslass | MM | 40 | 50 | 50 | 80 | 80 | 80 | 100 | 100 | 125 | 150 |
| Wärmeübertragungsfläche | M² | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | 240 |
| Brennstoffart: Holzscheit, Brikett, Braunkohle, Kohle | |||||||||||
| Kesselwirkungsgrad | |||||||||||
| Mit Holzscheit | % | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 |
| Mit Kohle | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Brennstoffverbrauch | |||||||||||
| Holzscheit (3500) | Kg/hr | 110 | 165 | 220 | 331 | 441 | 551 | 661 | 882 | 1102 | 1322 |
| Brikett (4000) | Kg/hr | 96 | 145 | 193 | 289 | 386 | 482 | 579 | 771 | 964 | 1157 |
| Braunkohle (3000) | Kg/hr | 118 | 178 | 237 | 355 | 474 | 592 | 711 | 947 | 1184 | 1421 |
| Kohle (4500) | Kg/hr | 79 | 118 | 158 | 237 | 316 | 395 | 474 | 632 | 789 | 947 |
| Elektrische Last | |||||||||||
| Speisewasserpumpe | H.P. | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 4.00 | 4.00 | 6.00 | 7.50 |
| ID-Gebläse ohne BF | H.P. | 3.00 | 5.00 | 5.00 | 7.50 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| FD-Gebläse | H.P. | 1.00 | 1.00 | 2.00 | 3.00 | 5.00 | 5.00 | 7.50 | 7.40 | 10.00 | 12.50 |
| Gesamte Elektrische Last | H.P. | 6.00 | 8.00 | 9.00 | 13.50 | 18.00 | 21.50 | 26.50 | 31.40 | 41.00 | 50.00 |
| HINWEIS: Aufgrund unseres ständigen Strebens nach Produktverbesserung behalten wir uns das Recht vor, die oben genannten Spezifikationen ohne vorherige Ankündigung zu ändern. | |||||||||||
- Der Heizwert von Holz beträgt 3500 Kcal/kg.
- Der Heizwert von Brikett beträgt 4000 Kcal/kg.
- Der Heizwert von Braunkohle beträgt 3000 Kcal/kg.
- Der Heizwert von Kohle beträgt 4500 Kcal/kg.
Häufig Gestellte Fragen (FAQ) zum Holzscheit- & Biomassebrikett-Dampfkessel
Bei einem Nass-Hinten-Kessel wie dem STEAMAX ist die hintere Brennkammer von Wasser umgeben. Bei einem Trocken-Hinten-Kessel ist sie mit Schamottsteinen (feuerfest) ausgekleidet. Nass-Hinten-Designs sind effizienter, da sie die hintere Kammer zum Erhitzen von Wasser nutzen, anstatt nur Wärme zu reflektieren, und sie erfordern deutlich weniger Wartung.
Ja. Die horizontale ebene Feuerung ist für verschiedene Arten fester Biomassebrennstoffe konzipiert. Dies gibt Ihnen die Flexibilität, je nach Marktpreis und Verfügbarkeit zwischen Holzscheiten und Briketts zu wechseln.
Das "Dreizug"-Design zwingt die heißen Gase, den Kessel dreimal zu durchlaufen. Dieser längere Weg ermöglicht es dem Wasser, viel mehr Wärme aus den Gasen zu absorbieren, was zu einer niedrigeren Schornsteintemperatur und deutlich geringerem Brennstoffverbrauch führt.
Ja. Alle STEAMAX-Einheiten werden streng nach den Indischen Kesselvorschriften (IBR) entworfen und hergestellt, um sicherzustellen, dass sie den höchsten Sicherheits- und Qualitätsstandards für den industriellen Hochdruckeinsatz entsprechen.
Der STEAMAX ist mit Blick auf die Wartung konzipiert. Durch einfaches Öffnen der Rücktür haben die Bediener vollen Zugang zu den Rohren. Dies ermöglicht eine einfache mechanische Reinigung zur Entfernung von Ruß und gewährleistet, dass der Kessel konstant mit Spitzeneffizienz arbeitet.
