Caldaia a Vapore Orizzontale a Tre Passaggi Completamente Wet Back a Combustibile Solido
Caldaia a Vapore a Tronchi di Legna e Bricchette di Biomassa

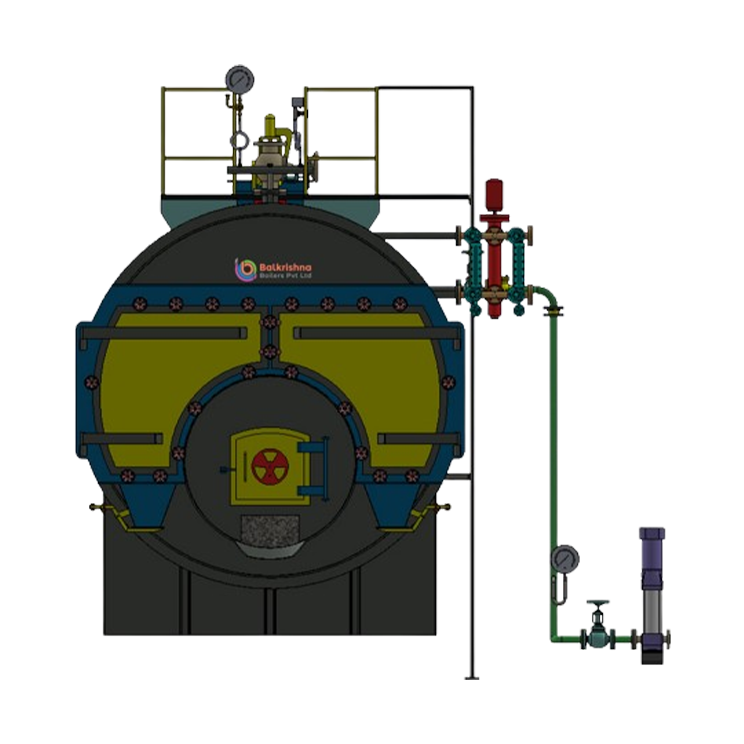

La STEAMAX è una caldaia a vapore orizzontale a tubi da fumo ad alte prestazioni, progettata per la massima efficienza termica e un uso industriale robusto. Progettata come sistema completamente wet-back, la STEAMAX è ottimizzata per bruciare combustibili solidi come tronchi di legna e bricchette di biomassa, offrendo una soluzione di vapore sostenibile ed economicamente vantaggiosa per esigenze ad alta capacità.
Gamma Operativa
- Capacità - da 0,5 TPH a 6,0 TPH
- Combustibile - tronchi di legna, bricchette di biomassa
- Pressione - da 10,54 Kg/cm² a 17,50 Kg/cm²
Ingegneria Avanzata Completamente Wet Back
A differenza delle caldaie "dry back" che utilizzano una parete posteriore rivestita in refrattario, la STEAMAX presenta un design completamente wet-back. La camera di combustione posteriore è completamente circondata dall'acqua, il che offre due vantaggi fondamentali:
- Massimo Assorbimento del Calore: Ogni centimetro quadrato della camera posteriore contribuisce alla generazione di vapore, aumentando notevolmente l'efficienza termica complessiva.
- Minore Manutenzione: Eliminando la pesante parete refrattaria posteriore, il sistema evita i comuni problemi di fessurazione del refrattario e di bypass del calore, riducendo fermi macchina e costi di riparazione.

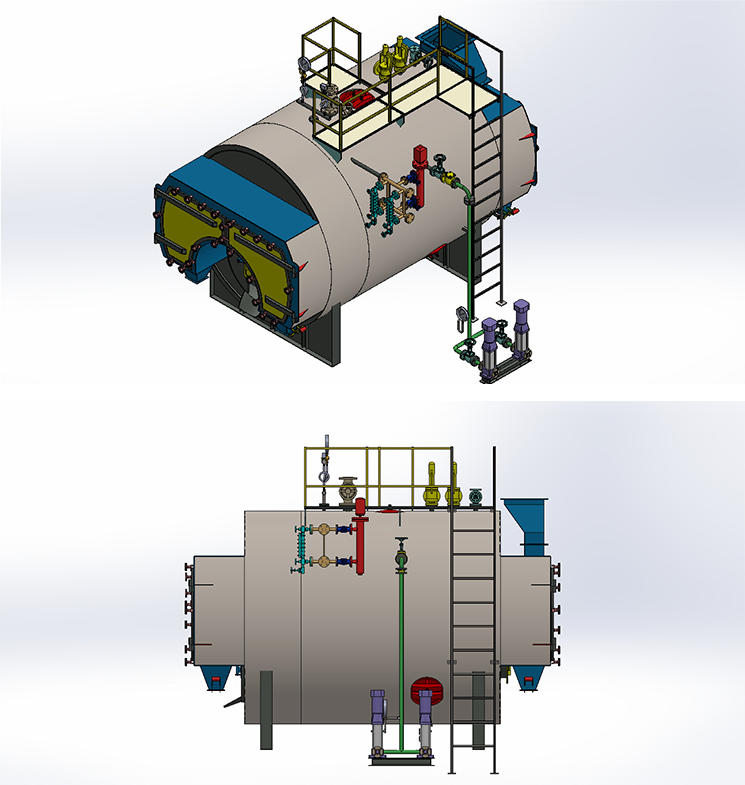

Costruzione Robusta e Accessibilità
La STEAMAX è costruita per affidabilità a lungo termine e facilità di manutenzione:
- Design a Tre Passaggi a Tubi da Fumo: I gas di scarico attraversano il focolare e due successivi fasci di tubi, garantendo la massima estrazione di calore possibile prima dell'uscita.
- Focolare Piano Orizzontale: Il focolare a grande volume si estende per l'intera lunghezza della caldaia, garantendo la combustione completa dei combustibili solidi e riducendo lo stress termico.
- Accesso Totale: Il grande portello posteriore offre un accesso al 100% al focolare e ai tubi da fumo, rendendo la pulizia e le ispezioni IBR rapide e semplici.
Principali Applicazioni Industriali
La STEAMAX è ideale per settori ad alta domanda in cui il combustibile solido rappresenta un'alternativa economica all'olio o al gas:
- Tessile e Abbigliamento: Per tintura, finissaggio e lavorazione dei tessuti su larga scala.
- Chimico e Farmaceutico: Per reattori, sterilizzazione e processi di distillazione.
- Alimentare e Bevande: Per inscatolamento, pastorizzazione del latte e cottura industriale su larga scala.
- Compensato e Laminati: Per presse ad alta pressione e reticolazione delle resine.
- Carta e Imballaggio: Per processi di essiccazione e corrugazione.
| Specifica | Unità | SM-05 | SM-7.5 | SM-10 | SM-15 | SM-20 | SM-25 | SM-30 | SM-40 | SM-50 | SM-60 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Generale | |||||||||||
| Produzione di Vapore Da & a 100°C | Kg/hr | 500 | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 |
| Pressione di Esercizio | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 |
| Temperatura del Vapore | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 |
| N. di Passaggi | No's | Tre | Tre | Tre | Tre | Tre | Tre | Tre | Tre | Tre | Tre |
| N. di Focolari | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
| Area della Griglia | M² | 0.85 | 0.95 | 1.25 | 1.7 | 2.2 | 2.5 | 2.9 | 4.15 | 5.7 | 6 |
| Uscita Vapore | MM | 40 | 50 | 50 | 80 | 80 | 80 | 100 | 100 | 125 | 150 |
| Superficie di Scambio Termico | M² | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | 240 |
| Tipo di Combustibile: tronchi di legna, bricchette, lignite, carbone | |||||||||||
| Efficienza della Caldaia | |||||||||||
| Su Tronchi di Legna | % | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 |
| Su Carbone | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Consumo di Combustibile | |||||||||||
| Tronchi di Legna (3500) | Kg/hr | 110 | 165 | 220 | 331 | 441 | 551 | 661 | 882 | 1102 | 1322 |
| Bricchette (4000) | Kg/hr | 96 | 145 | 193 | 289 | 386 | 482 | 579 | 771 | 964 | 1157 |
| Lignite (3000) | Kg/hr | 118 | 178 | 237 | 355 | 474 | 592 | 711 | 947 | 1184 | 1421 |
| Carbone (4500) | Kg/hr | 79 | 118 | 158 | 237 | 316 | 395 | 474 | 632 | 789 | 947 |
| Carico Elettrico | |||||||||||
| Pompa Acqua di Alimento | H.P. | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 4.00 | 4.00 | 6.00 | 7.50 |
| Ventilatore I.D. senza BF | H.P. | 3.00 | 5.00 | 5.00 | 7.50 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| Ventilatore F.D. | H.P. | 1.00 | 1.00 | 2.00 | 3.00 | 5.00 | 5.00 | 7.50 | 7.40 | 10.00 | 12.50 |
| Carico Elettrico Totale | H.P. | 6.00 | 8.00 | 9.00 | 13.50 | 18.00 | 21.50 | 26.50 | 31.40 | 41.00 | 50.00 |
| NOTA: In considerazione del costante impegno a migliorare i nostri prodotti, ci riserviamo il diritto di modificare o alterare le specifiche sopra riportate senza preavviso. | |||||||||||
- Il GCV della legna è di 3500 Kcal/KG.
- Il GCV della bricchetta è di 4000 Kcal/KG.
- Il GCV della lignite è di 3000 Kcal/KG.
- Il GCV del carbone è di 4500 Kcal/KG.
Domande Frequenti (FAQ) sulla Caldaia a Vapore a Tronchi di Legna e Bricchette di Biomassa
In una caldaia wet back come la STEAMAX, la camera di combustione posteriore è circondata dall'acqua. In una caldaia dry back, è rivestita con mattoni refrattari. I design wet back sono più efficienti perché utilizzano la camera posteriore per riscaldare l'acqua invece di limitarsi a riflettere il calore, e richiedono molta meno manutenzione.
Sì. Il focolare piano orizzontale è progettato per gestire vari tipi di combustibili solidi di biomassa. Ciò vi offre la flessibilità di passare da tronchi di legna a bricchette in base al prezzo di mercato e alla disponibilità.
Il design "a tre passaggi" costringe i gas caldi ad attraversare la caldaia tre volte. Questo percorso più lungo consente all'acqua di assorbire molto più calore dai gas, con conseguente temperatura del camino più bassa e consumo di combustibile notevolmente ridotto.
Sì. Tutte le unità STEAMAX sono progettate e prodotte nel rigoroso rispetto delle Indian Boiler Regulations (IBR), garantendo il rispetto dei più elevati standard di sicurezza e qualità richiesti per l'uso industriale ad alta pressione.
La STEAMAX è progettata pensando alla manutenzione. Semplicemente aprendo il portello posteriore, gli operatori hanno pieno accesso ai tubi. Ciò consente una facile pulizia meccanica per rimuovere la fuliggine, garantendo che la caldaia operi costantemente al massimo dell'efficienza.
